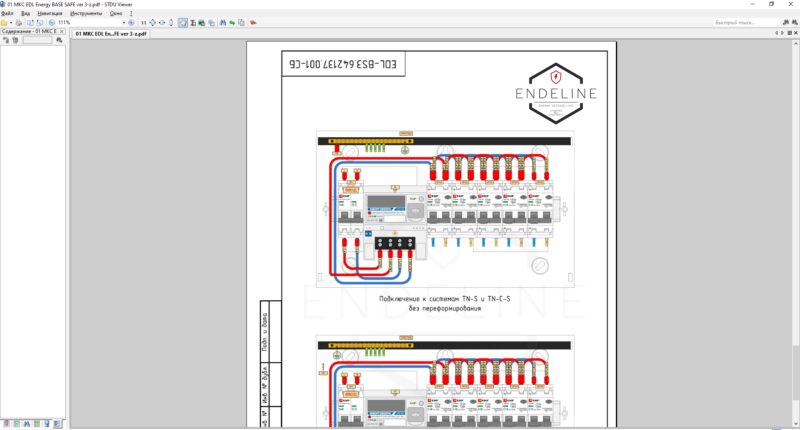

Наткнулся на сайт, где выложены три комплекта рабочей документации для сборки однофазных щитов. Бесплатно, без регистрации.
Схемы максимально простые, без излишеств — именно база, которая нужна в 90% случаев. Но графика и подача материала на удивление приятные: всё разложено по полочкам, чертежи читаемые, таблицы соединений с размерами. Даже для тех, кто собирает щит впервые — никаких вопросов. Огромная пошаговая инструкция.
Варианты:
v1 — 2 группы, для маломощных объектов.
v2 — 4 группы, более гибкое зонирование.
v3 — 5 групп + место под счётчик, для квартир с электроплитой.
Всё под наши системы заземления (TN-C, TN-C-S, TN-S, TT), есть схемы перехода с двух проводов на три.
Проект называется «EDL Energy BASE SAFE» — легко гуглится. Может, кому пригодится как основа для своих проектов.
сайт endeline.ru
