  1. Введение

В начале данной статьи хотелось бы сразу определиться в чем заключается разница между контактором и магнитным пускателем, так как данный вопрос зачастую ставит в тупик даже самых опытных специалистов-электриков, при этом многие полагают, что разница между ними заключается в их конструкции, габаритных размерах или величине коммутируемого (номинального) тока, однако это не так. Поможет разобраться нам с этим вопросом ГОСТ 30011.4.1-96 в котором приведены следующие определения:

Контактор — это коммутационный аппарат с единственным положением покоя, оперируемый не вручную, способный включать, проводить и отключать токи в нормальных условиях цепи, в том числе при рабочих перегрузках.

Пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.

Как следует из определений выше, контактор — это устройство предназначенное для коммутирования (включения/отключения) каких либо нагрузок, т.е. любых нагрузок, в то время как пускатели — это комплекс устройств предназначенный для управления конкретно электродвигателем, а так же обеспечивающий его защиту от перегрузок, при этом сами контакторы входят в состав пускателей:

разница между контактором и магнитным пускателем

Как видно на картинке выше в состав пускателя входят: контактор — для включения и отключения электродвигателя, тепловое реле — для защиты электродвигателя от перегрузок, кнопки — для управления контактором, все перечисленные устройства помещаются в общий корпус.

Так же согласно того же ГОСТ 30011.4.1-96 пускатели бывают следующих видов:

Пускатель прямого действия — Пускатель, одноступенчато подающий сетевое напряжение на выводы двигателя.
Реверсивный пускатель — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений без обязательной остановки двигателя.
Пускатель с двумя направлениями вращения — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений только во время остановки двигателя.

Таким образом  пускатель прямого действия предназначен для запуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель помимо всего вышеперечисленного позволяет менять направление вращения двигателя.

реверсивный пускатель изменение чередования фаз

Как видно на картинке выше в состав реверсивного магнитного пускателя входят два контактора переключение между ними меняет порядок чередования фаз что приводит к изменению направления вращения электродвигателя. (Подробнее об изменении направления вращения электродвигателя и схеме работы реверсивного пускателя смотрите здесь.)

Существуют так же так называемые модульные контакторы — это компактные контакторы предназначенные для установки на DIN рейку, в остальном их устройство и принцип работы такой же как и у обычных контакторов.

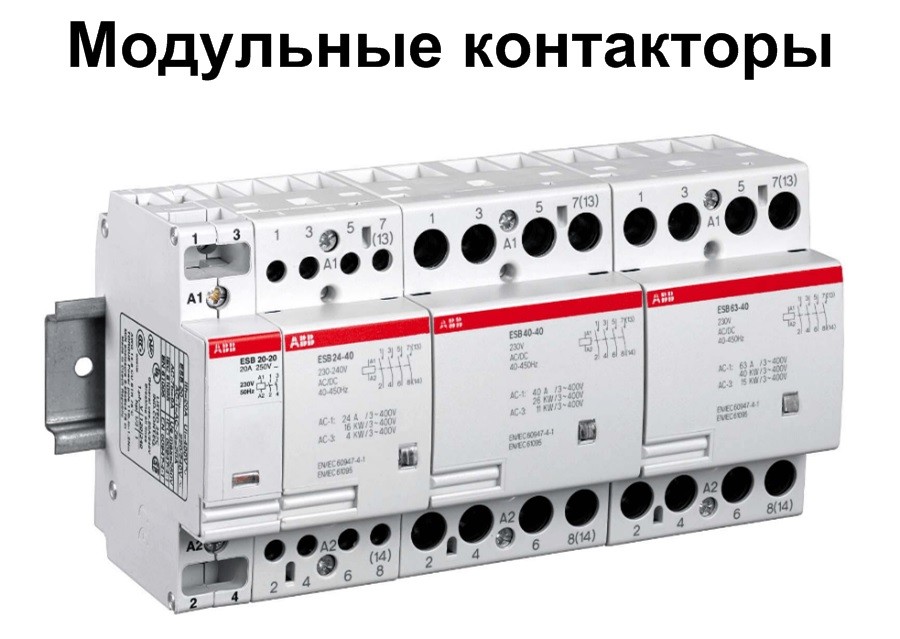

модульные контакторы (пускатели)

Теперь разобравшись с понятиями контактора и пускателя приступим к изучению принципа их работы.

  1. Устройство и принцип работы контактора

устройство контактора

Как видно на картинке выше электромагнитный контактор состоит из следующих основных элементов: магнитопровода состоящего, в свою очередь, из подвижной и неподвижной частей, электрической катушки, силовых контактов, предназначенных для включения и отключения нагрузки, в состав которых входят подвижные контакты, которые крепятся к подвижной части магнитопровода и неподвижные контакты, которые крепятся к верхней части корпуса контактора, блок-контактов предназначенных для использования в цепях управления, а так же пружины которая обеспечивает поддержание в разомкнутом состоянии состоянии силовых контактов.

Управление контактором осуществляется путем подачи напряжения на электрическую катушку, при прохождении через нее электрического тока создается электромагнитное поле протекающее через магнитопровод, при этом неподвижная часть магнитопровода совместно с электрической катушкой работают как электромагнит который, как видно на рис.2 выше, преодолевая сопротивление пружины, притягивает верхнюю подвижную часть магнитопровода с закрепленными на ней подвижными контактами, таким образом происходит замыкание силовых контактов, при снятии напряжения с катушки контактора электромагнитное поле исчезает переставая притягивать подвижную часть магнитопровода которая под воздействием пружины возвращается в исходное положение размыкая силовые контакты.

В состав большинства современных контакторов входит только один блок-контакт, однако некоторые схемы управления требуют большего их количества, в этом случае на магнитный пускатель устанавливается дополнительная приставка имеющая несколько блок-контактов:

приставка с блок-контактами для контактора

Как видно на картинке выше данная приставка (блок контактов) устанавливается на верхнюю часть контактора соединяясь с его подвижными силовыми контактами.

Примечание: Схемы управления контакторами (магнитными пускателями) смотрите здесь.

  1. Выбор контакторов (магнитных пускателей) и их характеристики.

Выбор контакторов и магнитных пускателей осуществляется по их следующим техническим характеристикам:

1) По типу коммутируемой нагрузки определяется необходимая категория применения

В соответствии с ГОСТ 12434-83 и ГОСТ Р 50030.4.1-2002 существуют следующие категории (области) применения контакторов (пускателей):

категории (области) применения контакторов и пускателей таблица

2) По номинальному току

Номинальный ток — одна из главных характеристик определяющая максимальный ток который контактор способен длительно выдерживать, а так же обеспечивать его коммутацию (включение/отключение).

Расчет номинального тока пускателя (контактора) для электродвигателя можно произвести с помощью нашего онлайн калькулятора либо по методике приведенной ниже.

Существуют следующие стандартные значения номинальных токов контакторов (пускателей), в Амперах:

6,3; 10; 16; 25; 40; 63; 80; 100; 125; 160; 250; 400; 500 Ампер

Примечание: Модульные контакторы выпускаются на номинальные токи до 100 Ампер.

Зачастую контакторы и магнитные пускатели в зависимости от их номинального тока условно делят на следующие величины (от нулевой до седьмой величины):

таблица величин контакторов и пускателей

Номинальный ток пускателя для управления электродвигателем можно выбрать исходя из его мощности по следующей таблице:

таблица для выбора пускателя по мощности электродвигателя

Так же можно произвести расчет тока пускателя самостоятельно по следующей методике:

Номинальный ток пускателя должен быть больше либо равен номинальному току двигателя:

Iном. МП Iном. двигателя

Номинальный ток двигателя можно узнать из его паспортных данных, либо рассчитать по формуле:

Iном=P/√3Ucosφη

где:

  • P — Номинальная мощность электродвигателя (берется из паспортных данных электродвигателя либо определяется рассчетным путем);
  • U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
  • cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 в зависимости от мощности электродвигателя);
  • η — Коэффициент полезного действия — отношение электрической мощности потребляемой электродвигателем из сети к механической мощности на валу двигателя (принимается от 0,7 до 0,85 в зависимости от мощности электродвигателя);

Так же расчет тока электродвигателя можно произвести с помощью нашего онлайн калькулятора.

Номинальный ток контактора используемого не для управления электродвигателем определяется исходя из тока управляемой им электросети:

Iном. контактора Iрасч. сети

 Расчетный ток сети можно определить с помощью нашего онлайн калькулятора, либо рассчитать его самостоятельно по формуле:

Iсети=(Pсетип)/cosφ, Ампер

 где:

  • Pсети— суммарная мощность всего подключаемого к контактору электрооборудования, в киловаттах;
  • Kп — коэффициент перевода (Для однофазной сети 220В: Kп=4,55; Для трехфазной сети 380В: Kп=1,52);
  • cosφ — коэффициент мощности, принимается равным от 0,95 до 1 — для бытовых электросетей и от 0,75 до 0,85 — для промышленных электросетей.

3) По номинальному напряжению втягивающей катушки

Напряжение катушки — это параметр характеризующий величину напряжения которое должно быть подано на выводы катушки контактора для его срабатывания. Следовательно номинальное напряжение катушки определяет и напряжение цепи управления (напряжение на кнопках управления).

Существуют следующие стандартные значения номинального напряжения катушек контакторов (пускателей), Вольт:

12, 24, 36, 48, 110, 127, 220, 380, 500, 660 Вольт

Наиболее часто применяются контакторы с катушками на 220 и 380 Вольт, контакторы с катушкой на напряжение 48 Вольт и ниже как правило применяются в помещения с повышенной опасностью (особоопасных) в отношении поражения человека электрическим током, для того что бы напряжение на кнопках пультов управления было безопасным.

4) По номинальному напряжению изоляции

Номинальное напряжение изоляции контактора (пускателя) — это максимальное напряжение сети на которое рассчитана изоляция контактора (пускателя), превышение данной величины приведет к пробою изоляции и как следствие выходу из строя контактора. Следовательно номинальное напряжение контактора должно быть больше либо равно напряжению сети:

Uном. МП Uсети

В сетях напряжением 220/380 Вольт, как правило, применяются контакторы на номинальное напряжение по изоляции 400 либо 660 Вольт.
