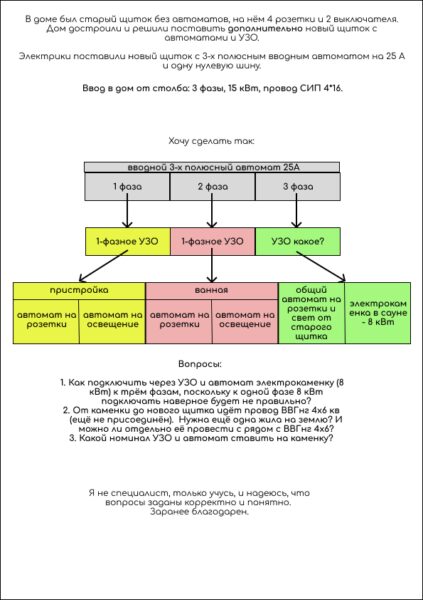

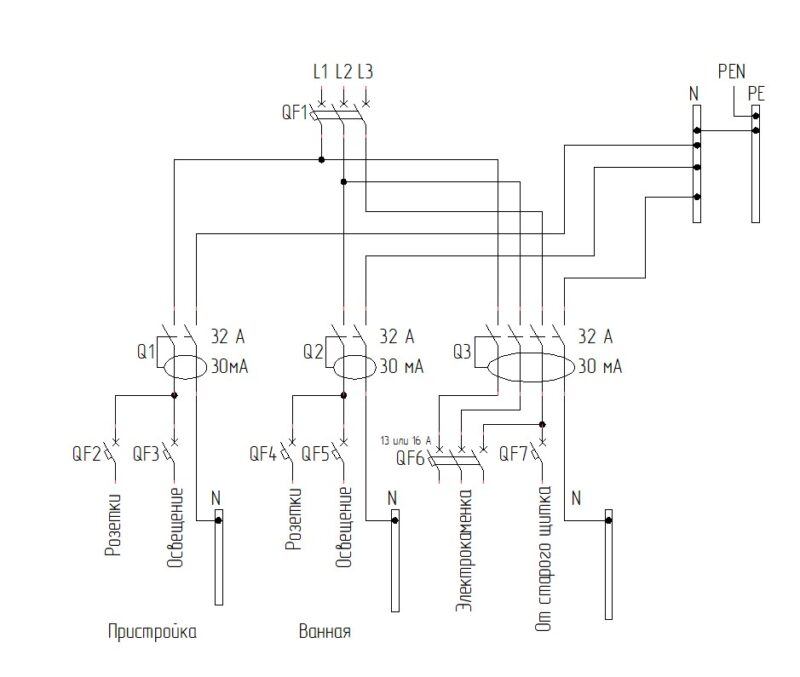

Здравствуйте, Алексей. Предварительная схема такая, если у вас появятся уточнения или вопросы, поясню и схему подправлю.
Если электрокаменка подключается по 5 проводам, то жила на землю нужна. Ее можно проложить отдельно, сечением не менее сечения фазных жил.
Дмитрий Матаев, Дмитрий, спасибо большое, очень круто! Пара вопросов. Я правильно понимаю? Вопрос 1: Q1 И Q2 - однофазные УЗО, Q3 - 3-фазное УЗО, QF6 - 3-полюсный автомат? Вопрос 2: PE и N, т.е. нейтраль с заземлением разве нужно соединять? и Вопрос 3: Q1 И Q2 УЗО не много 32 А и Q3 не мало 32 А?
1) Да, все верно;
2) Нужно, так выполняется разделение проводника PEN. Забыл указать на схеме, шину PE необходимо заземлить;
3) Относительно Q1 и Q2 немного, т.к УЗО защищает только от тока утечки. Относительно Q3 не мало, электрокаменка потребляет порядка 12 А.
Дмитрий Матаев, Т.е., у меня в новом щитке, шина земли (она 10 кв. проводом соединена со штырьевым заземлением) должна соединятся перемычкой с нулевой шиной, на которой и все УЗО? Мне казалось, что шина земли должна соединятся с отдельной нулевой шиной, к которой приходит ноль с вводного автомата.
Дмитрий Матаев, Добрый день! Подскажите пожалуйста, у меня от щитка на электрокаменку в сауну идёт ВВГ-НГ 4*4 ММ плюс 1*6 - это земля отдельно. Эти провода выходят из стены и должны подключаться к электрокаменки, но для сауны ВВГ нельзя же использовать. Можно ли мне подключить к электрокаменки 5 жил по 4 мм провода РКГМ и потом в стене сауны соединить их клеммами ваго с ВВГ?

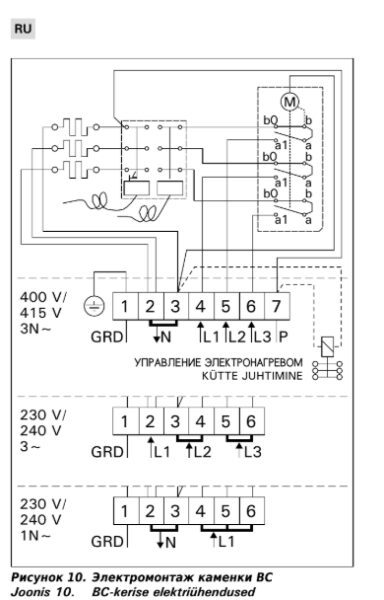

Дмитрий Матаев, Добрый день! Посмотрите пожалуйста схему подключения электрокаменки. Я буду подключать 3 фазы, у меня 5 жил. Как я понимаю, №1 - земля, №4,5,6 - фазы. А вот на №2 и №3 мне надо перемычку поставить, чтобы нуль подключить? И для чего №7 ?
Здравствуйте. №1 - заземление, № 4...№ 6 фазы, между № 2 и № 3 перемычка для N, а № 7 задействуется, если используется управление электронагревом.
Добрый день! Вчера, до установки электрокаменки Harvia Vega BC-80 на 8 кВт, включил её. Не работал один крайний ТЭН из трёх. Проверил сопротивления на всех ТЭНах - везде оно есть, примерно 19,8-20,2. Прозвонил, тоже всё норм, обрыва нет, получается. Поприжимал клеммы, включил - все ТЭНы работают. Сегодня установил на подставку, прикрутил всё, включаю....не работает теперь средний ТЭН. Ничего понять не могу. Что может быть?
Алексей сказал(а)
Добрый день! Вчера, до установки электрокаменки Harvia Vega BC-80 на 8 кВт, включил её. Не работал один крайний ТЭН из трёх. Проверил сопротивления на всех ТЭНах - везде оно есть, примерно 19,8-20,2. Прозвонил, тоже всё норм, обрыва нет, получается. Поприжимал клеммы, включил - все ТЭНы работают. Сегодня установил на подставку, прикрутил всё, включаю....не работает теперь средний ТЭН. Ничего понять не могу. Что может быть?

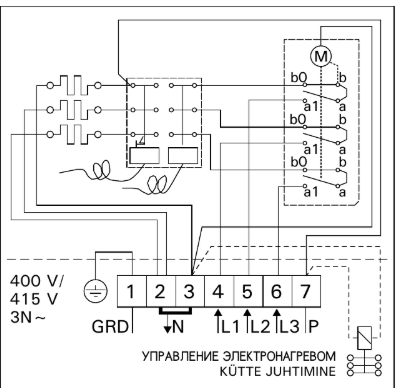

Добавил схему подключения. Ну и сегодня опять попробовал включить, средний ТЭН не работает. Через минут 20 опять включаю печку - работают все три ТЭНа. Нонсенс! Не контролируемая ситуация...
Приветствую! А вы при включении наличие напряжения то проверяли по всем трем фазам на всех коммутационных аппаратах (входное и выходное)?
Анатолий Белов, Здравствуйте! нет, не проверял. В этом вопросе не компетентен. Каким образом это сделать? С помощью простого цифрового мультиметра смогу? И зачем это делать? Это связано с перекосом фаз? На фазу, к которой подключён неработающий ТЭН, большая нагрузка? Обясните пожалуйста.
Это нужно, что бы понять приходит ли напряжение на этот ТЭН. Если нет то нужно понять на каком элементе цепи напряжение теряется. То есть сначала заменяете мультиметром напряжение на самом тэне (на двух его выводах должно быть 220 Вольт) если нет, значит нужно смотреть по схеме где это напряжение теряется. Ставите один щуп мультиметр а на нулевую клемму, а вторым проверяете все три фазы сначала на вводе и далее на каждом элементе цепи, сначала на входе, потом на выходе, так вы поймёте где проблема.
Анатолий БеловСпасибо. Вообщем, на неработающий ТЭН напряжение не идёт, ПРОВЕРИЛ. Ток теряется где-то в терморегуляторе или таймере, поскольку от фазовых клемм ток идёт сначала на терморегулятор, потом на таймер, а потом на ТЭН.
Схему прилагаю.
Так проверьте где именно напряжение теряется. Как я описал выше.
Фото приложить можете?
